施工事例

　階段口に引き戸+ＦＩＸ窓の組み合わせ

タチカワブラインド 間仕切りプレイス「引戸」２枚の引き違いの取付事例

東京都大田区Ｋ様からのご依頼で、階段口に引き戸とＦＩＸ窓を設置しました。

開口部が少し複雑で、引き戸の他にＦＩＸ窓の設置も加わりました。

引き戸の製品

  • タチカワブラインド・間仕切り プレイス「引戸」　２枚引き違い
  • パネルデザイン：Ｄ‐１
  • フレームカラー：ＰＬ‐８０３　ライトブラウン
  • 採光窓：フロスト調　３ｍｍ厚
  • パネルの数：２枚

ＦＩＸ窓

  • 採光窓：ポリカーボネイト　くもり仕上げ

""

階段口の開口部

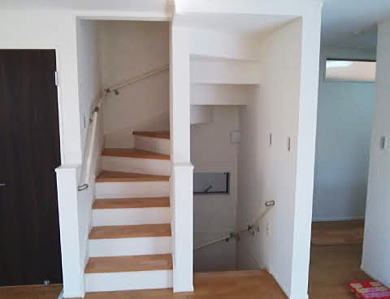

取り付け前の開口部。

２階リビングの階段口は、このような少し複雑な開口部。

まず、左側に袖壁とＦＩＸ窓を設置し、天井は補強板を設置して引き戸を取り付けします。

""

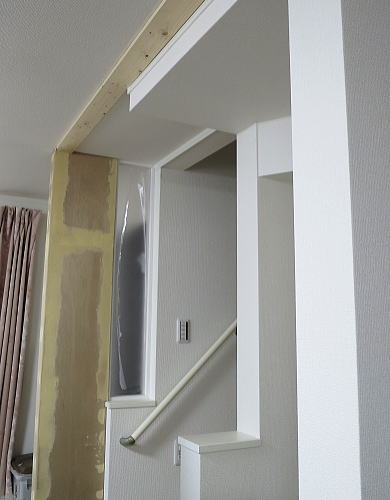

ＦＩＸ窓設置と木下地の設置

床から天井まで、右側の壁に合わせた袖壁、上部にできる細長い開口部にはＦＩＸ窓。

ＦＩＸ窓はポリカーボネートの採光窓です。

""

>天井と両側の壁に木下地を設置完了。

引き戸の取り付け位置は、天井も側面も凸凹をなくして、設置した木下地には周りと同じ壁紙を貼ります。

ない場合は似寄りの壁紙になります。

""

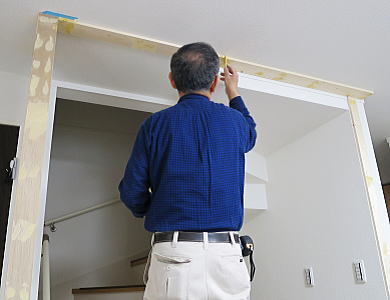

木下地に壁紙を貼り、これから引き戸を取り付けします。

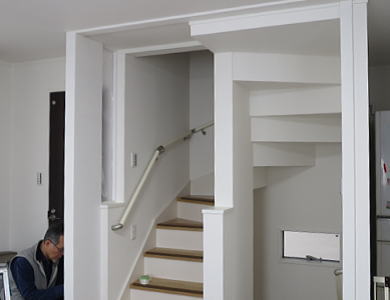

壁紙貼りの完了です。

""

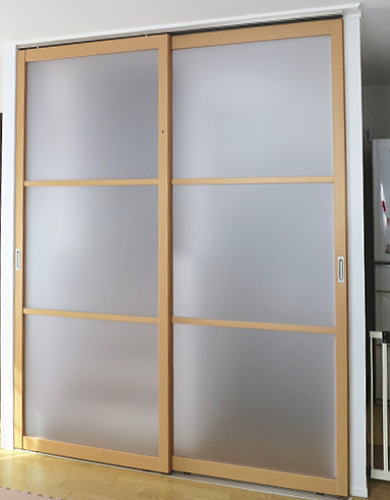

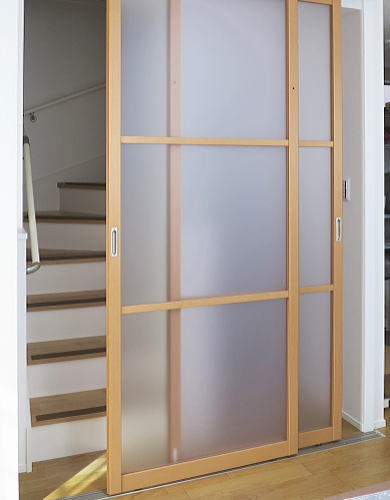

プレイス「引戸」２枚の引き違い取り付け完了。

最後に２枚の引き違い戸を取り付けしました。

""

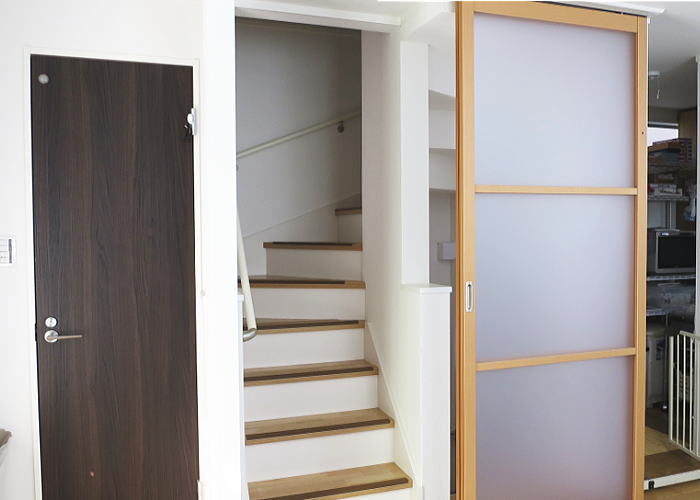

左側の引き戸を開けて３階へ、右側の引き戸を開けて１階へ。

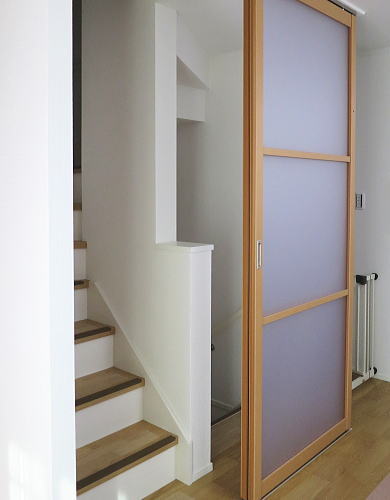

左側を開けると、３階へ上がる階段口。

右側が１階へ下りる階段になります。

アップの写真もご覧ください。

""

右側に寄せた状態。

２枚の引き戸を右に寄せてみました。
右側は袖壁になっておりません。

２枚の引き違いですので、階段の上り下りの時はどちらかは塞ぐ形になります。

""

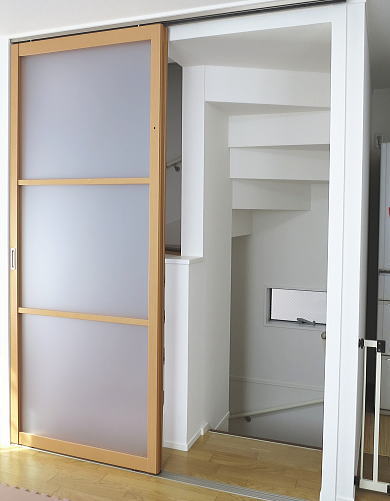

左側に寄せた状態。

反対側に寄せています。

いかがでしょうか。

このような開口部もちょっとした下地を設置すると引き戸の取り付けも可能です。


引き戸について詳しくはプレイス「引戸」のページをご覧ください。

""
